如果说SMT贴片是液晶模组的电路骨架，那COB邦定工艺就是屏幕的“神经脉络”。

细微铝线精密搭桥，方寸之间精雕细琢。走进洁净的COB邦定生产车间，净化作业环境、高精度自动化设备、标准化作业流程，每一道工序都在微米级精度下运作，默默决定着液晶模组的显示稳定性、画面清晰度与使用寿命。

今天带大家全程揭秘金鹏液晶模组COB生产七大核心工序，看懂一块优质屏幕的精工之路。

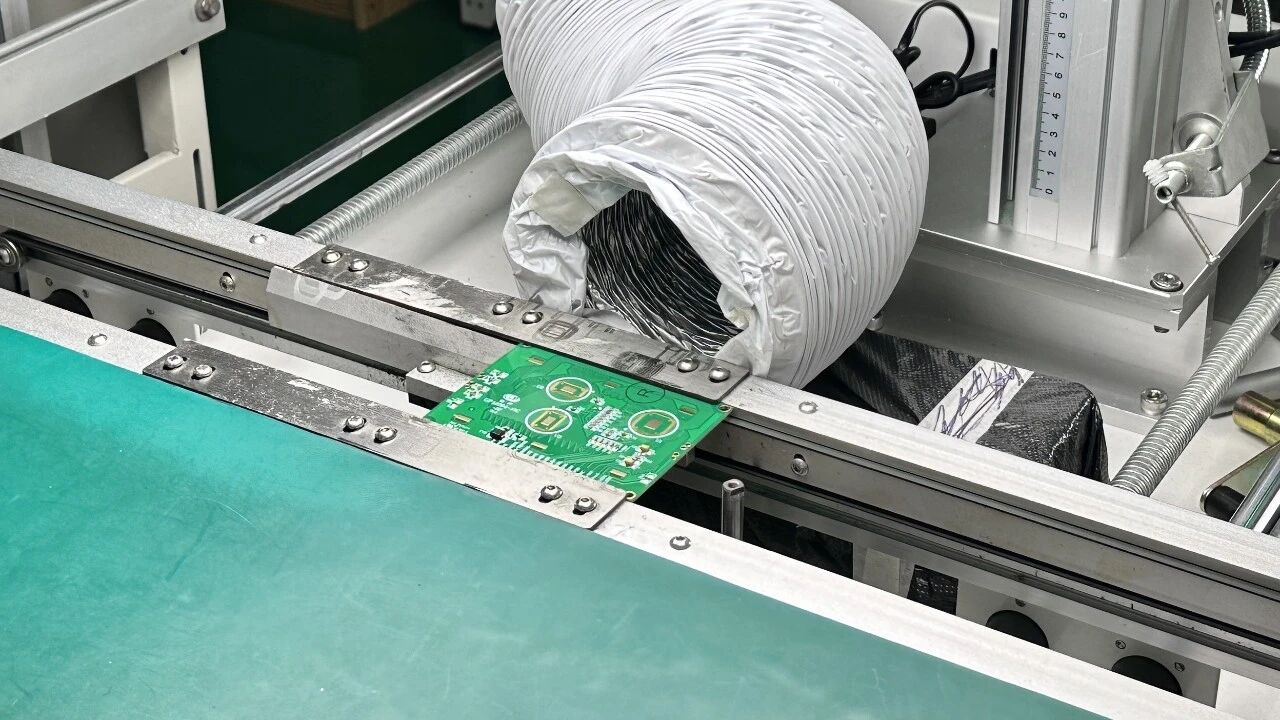

上线第一步，工作人员对经过SMT工序的PCB板进行专业清洁作业。通过半自动化激光清洁金手指，彻底清除板面粉尘、油污、杂质与残留污渍，保证焊盘干净、板面洁净无异物。

干净的板面是邦定良率的基础，从源头杜绝因杂质导致的虚焊、邦定不良、接触不良等问题，为后续贴IC、铝线邦定做好完美铺垫。

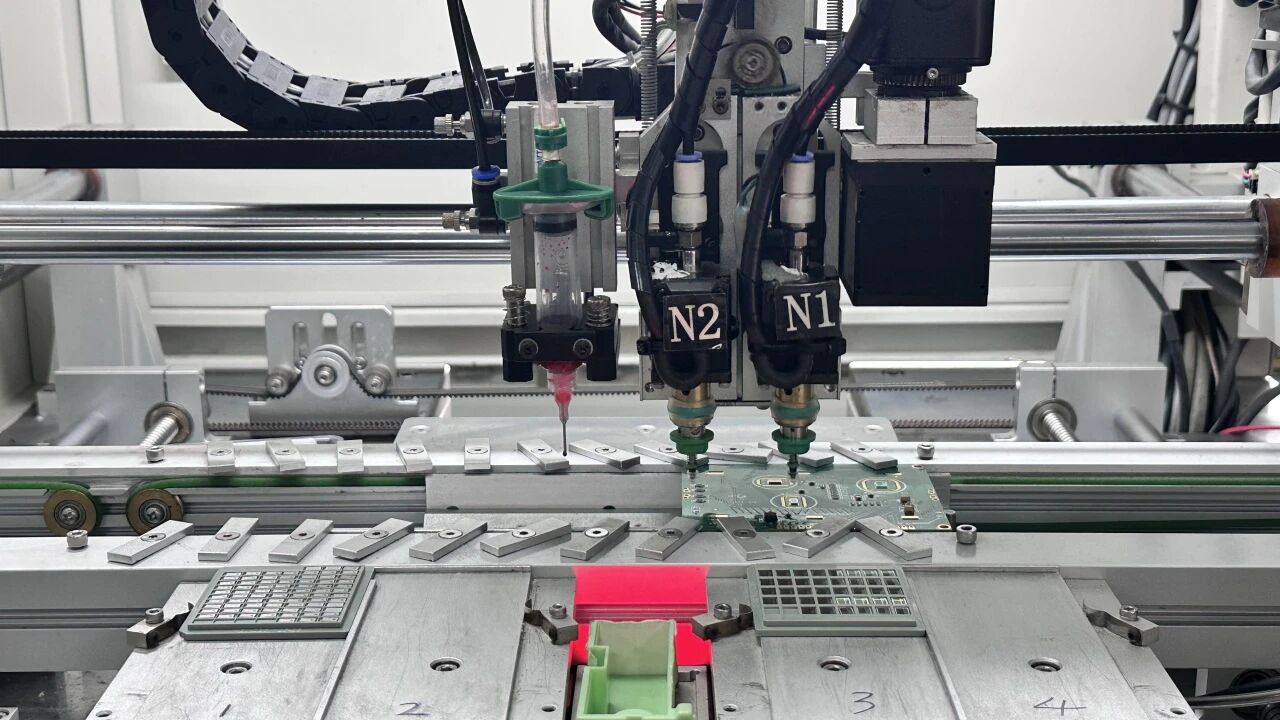

清洁完成，进入核心芯片贴合工序。车间依托高精度对位设备，精准将驱动IC芯片贴合至电路板指定位置。全程严控贴合角度、位置与平整度，保证IC与基板完美贴合、对位精准无偏移。

IC是液晶模组的“大脑”，这一步的贴合精度直接决定后续电路传输的稳定性，是整道COB工艺的核心基础工序，容不得丝毫偏差。

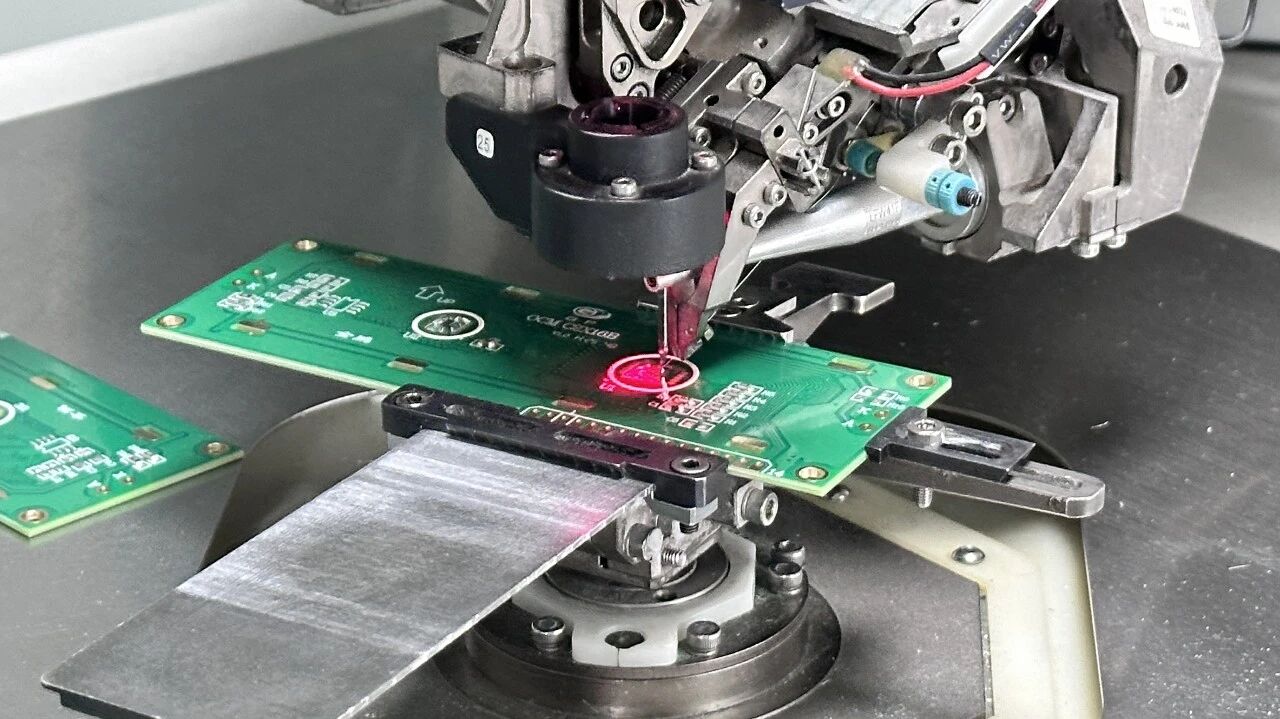

这是COB工艺最具科技感的核心环节！全自动邦定设备启动，利用超细铝线，在显微镜精准对位下，将驱动IC引脚与PCB焊盘逐一搭建连接。

微米级精密邦线，走线均匀、弧度规整、焊点饱满，实现IC与电路板之间的高效信号传输。设备高速运作且精度极高，有效避免断线、偏线、虚接、漏邦等不良问题，让每一条线路都成为稳定传输的“神经通道”，保障屏幕画面传输流畅、无闪屏、无花屏。

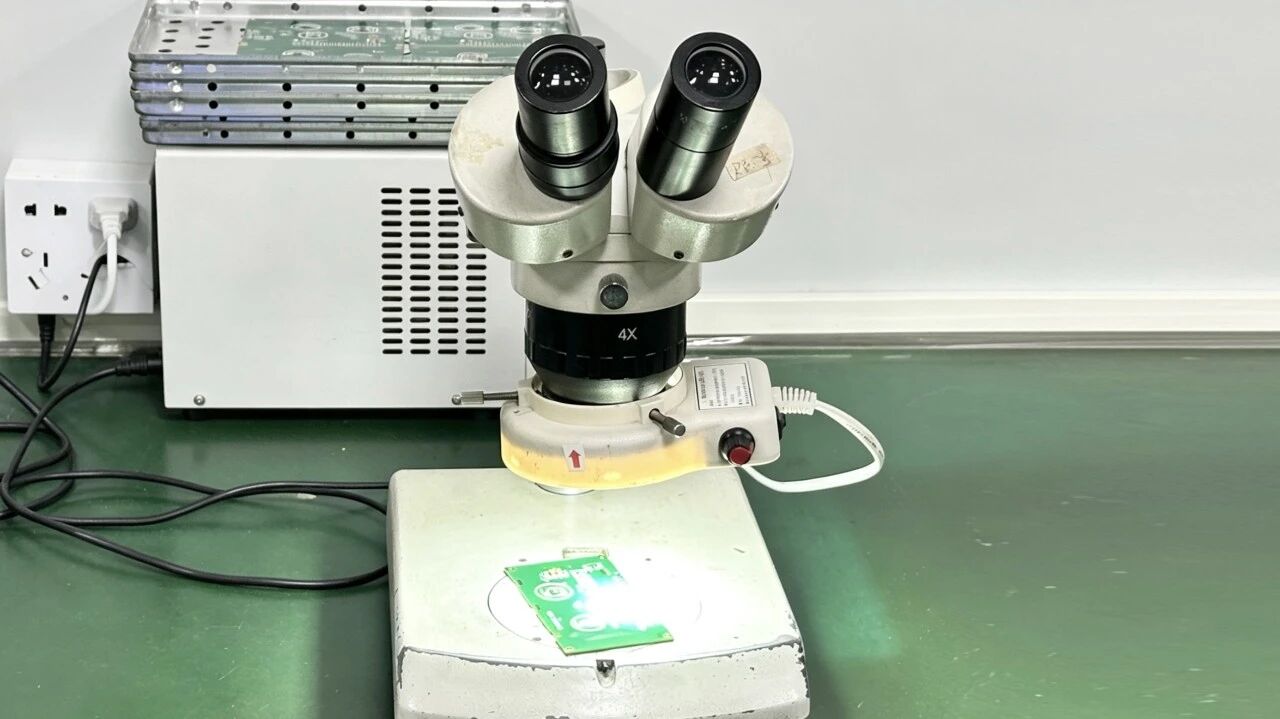

邦线完成后，即刻开展全员自检工序，落实“每工序必自查”的品质准则。作业人员通过显微设备逐点检查铝线状态、焊点牢固度、走线规整度，细致排查断线、跳线、连锡、焊点不饱满、线路偏移等细微瑕疵。

第一时间发现、第一时间微调修复，将不良品拦截在本工序内部，避免瑕疵产品流入下一环节，有效提升整体生产良率与产品稳定性。

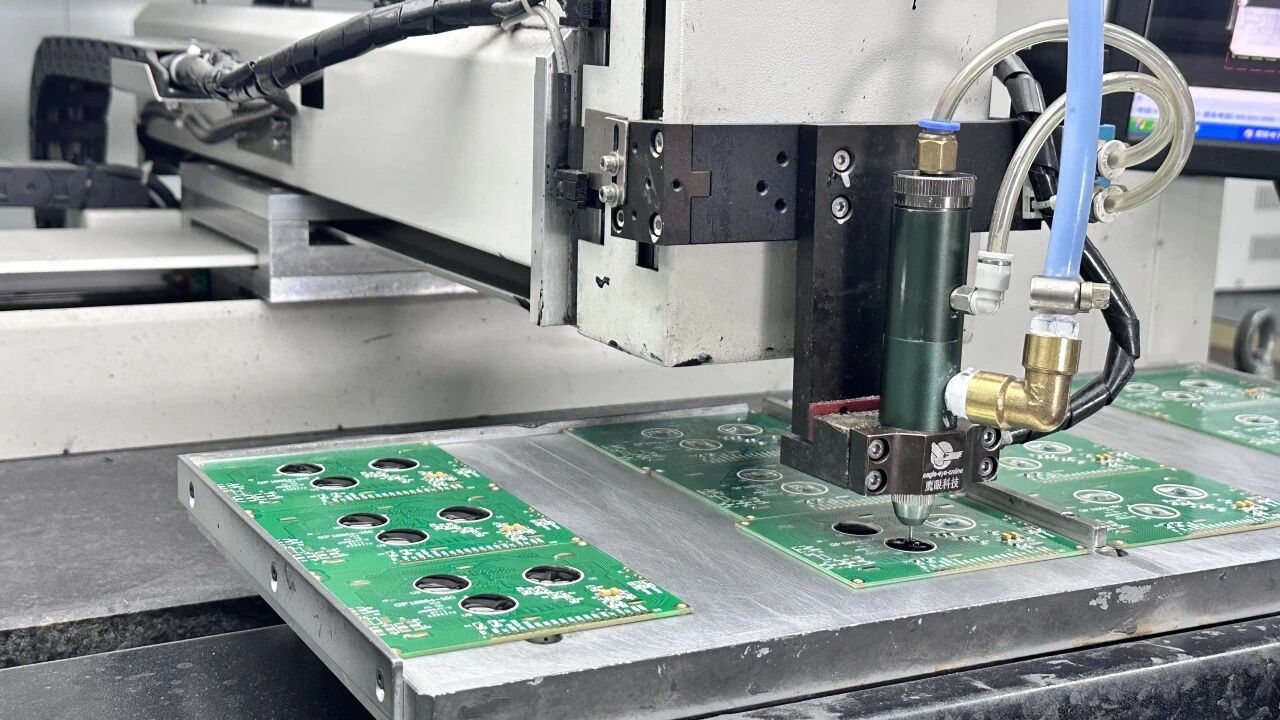

自检合格后，进入专业点胶防护工序。全自动点胶设备精准控量、精准定位，在IC、铝线及焊点位置均匀涂抹专用保护胶。胶体覆盖均匀、厚薄适中、无溢胶、少胶情况，完美包裹核心线路与芯片。

点胶不仅可以固定铝线与IC位置，杜绝震动、磕碰导致的线路脱落，还能起到防潮、防尘、防氧化、防静电的作用，全方位保护内部精密电路，大幅延长液晶模组使用寿命。

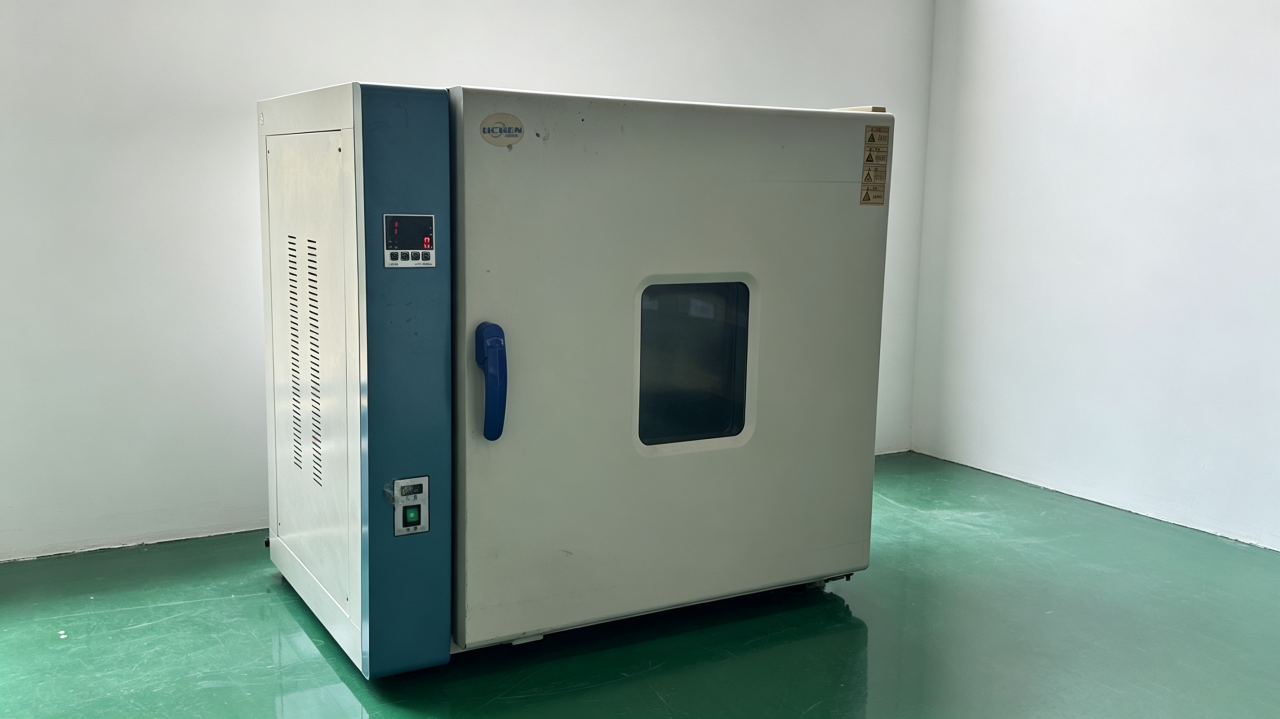

点胶完成的半成品，统一送入恒温烘干设备进行固化处理。车间严格遵循标准化温控与烘干时长，让保护胶快速、均匀固化成型，形成一层紧实、通透的防护胶层。

通过烘干固化，彻底锁定点胶防护效果，让胶体与板面、芯片、铝线紧密贴合，杜绝胶体未干、脱落、起泡等问题，让内部电路结构更稳固，产品性能更稳定。

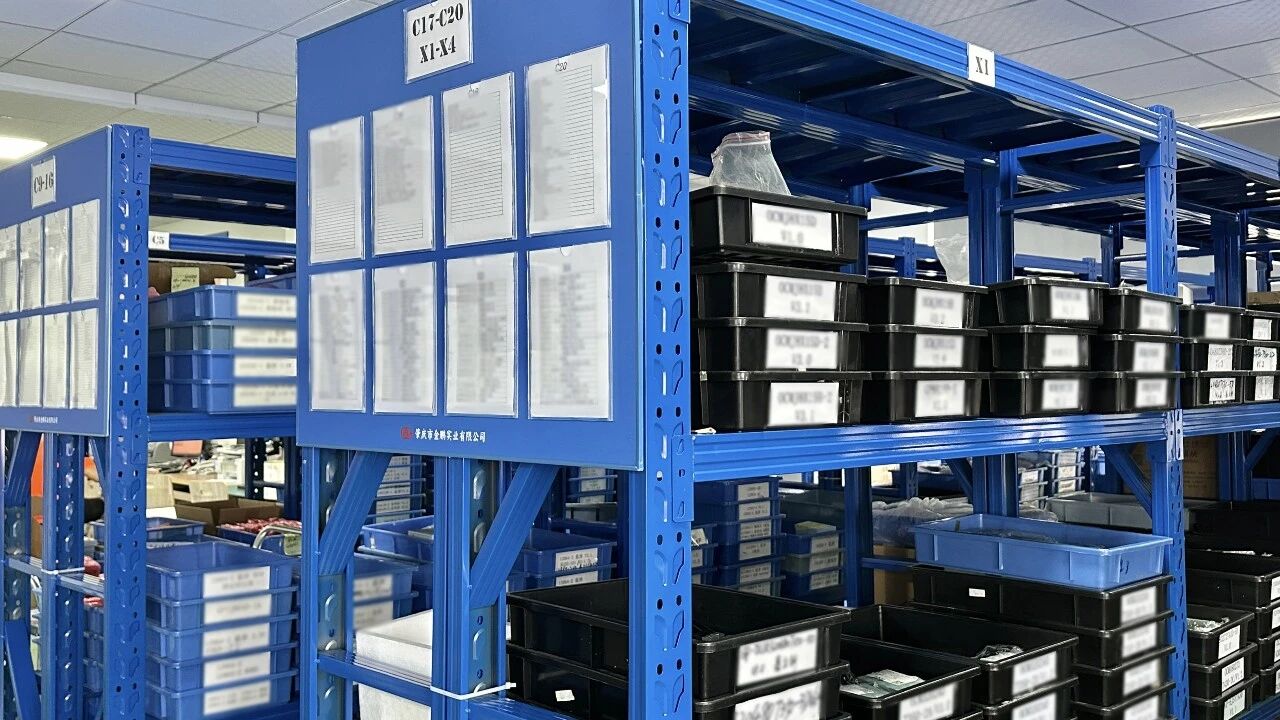

经过全套工序检验合格后的COB半成品，做好工序标识、分类规整、统一入库。车间实行标准化半成品仓管模式，分区存放、台账清晰、防潮防尘储存，妥善保管每一件半成品。

规范入库管理，既能保障物料有序流转、方便后续组装生产，也能最大程度保护半成品品质，避免储存过程中出现损坏、受潮、落灰等问题。

七道匠心工序，层层打磨、步步严控，用微米级精工，铸就每一块液晶模组的高清画质与稳定性能！肇庆市金鹏实业有限公司专注于液晶显示模块研发、设计、生产及销售，可为客户提供各类SMT、COB、TAB、COG液晶模块上千种，并提供个性化的软硬件定制服务，欢迎了解咨询。
